技術規格表

產品名稱型號：

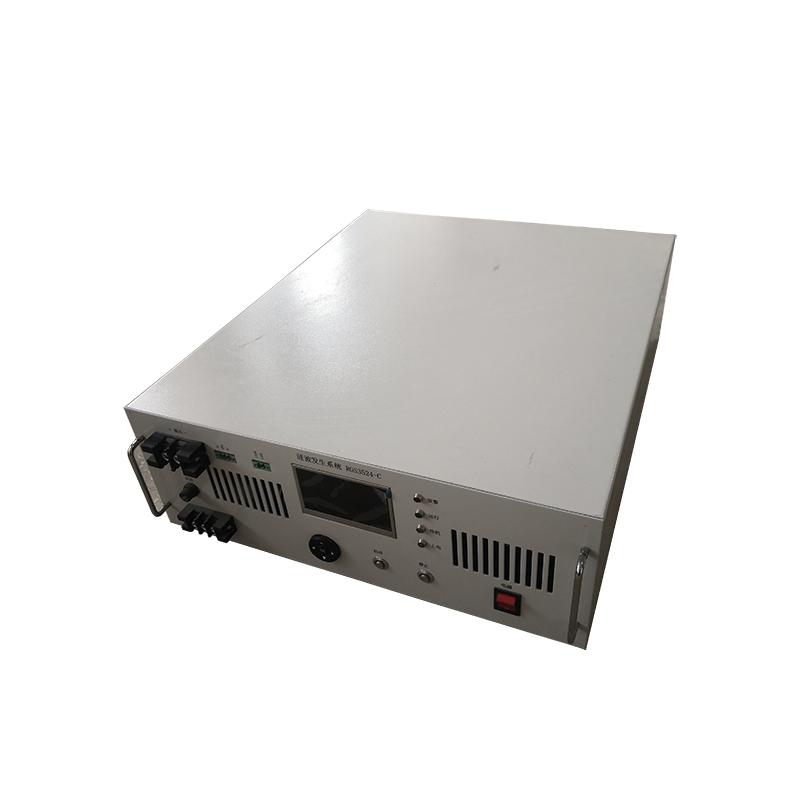

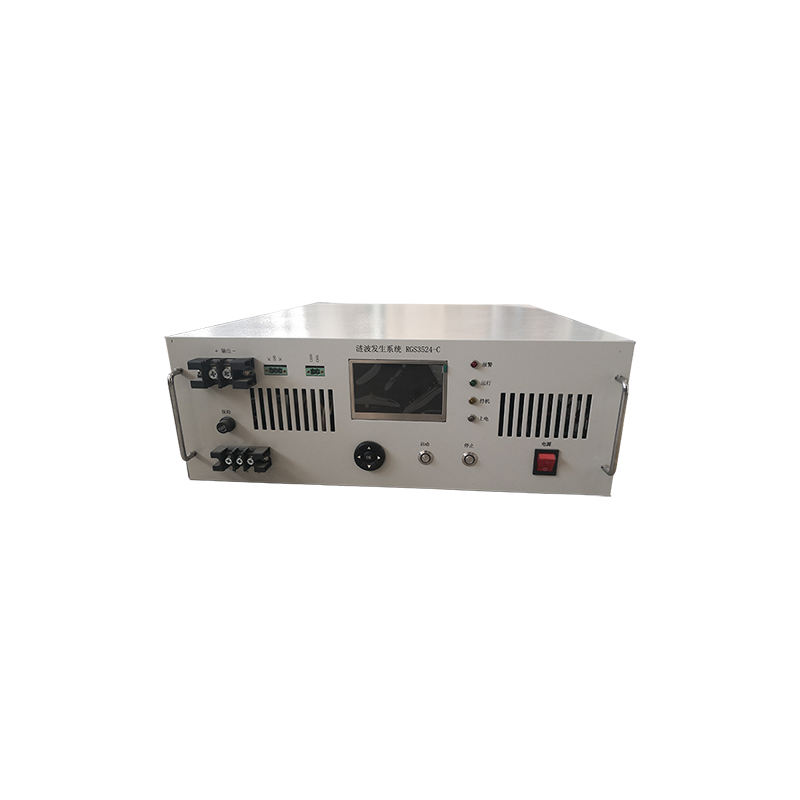

漣波發生系統RGS3524-C

交流輸入

額定輸入容量：

2000W

電壓范圍：

單項，220VAC±10%

輸入制式：

L+N+E

頻率范圍：

50/60±5Hz

輸入電流：

≤10A@220V,滿載

效率MAX：

4.2%，滿載

THD

＜5%

交流輸出

輸出交流頻率范圍：

100Hz----2400Hz

頻率設定分辨率：

1Hz

輸出波形：

正弦波

交流輸出頻率精度：

≤0.1%FS

交流輸出頻率顯示精度：

0.1% FS

輸出交流電壓范圍：

0V----10Vpk

輸出交流電流范圍：

0.5A----35Apk

電流設定分辨率：

1mA

顯示和采集精度：

0.3%滿量程

交流輸出電流精度

0.3% FS

輸出方式：

電容隔離輸出

諧波失真THD:

＜2%

動態響應：

＜1秒

過沖：

＜2%最大值

人機

顯示方式：

液晶顯示

輸入方式：

按鍵輸入

狀態指示：

LED顯示

控制方式：

單機控制+上位機控制

通信方式：

CAN2.0

校準方式：

上位機電流校準

保護功能

反接保護：

輸出端極性反接，不能閉合輸出繼電器。

過溫保護：

蜂蜜器報警，停止儀器運行，溫度降下來后，手動啟動

短路保護：

輸出電流超過最大值的70%，持續2秒以上，斷開內部輸出繼電器

頻率異常：

輸出頻率超過設定頻率10%時，停止儀器運行，斷開輸出繼電器

通信異常：

停止儀器運行，斷開輸出繼電器

開路保護：

正常運行過程中，輸出電流低于0.5A，停止儀器運行，斷開輸出繼電器。

整機

機箱尺寸規格：

長600mm寬500mm高175mm

整機質量：

≤50kg

冷卻方式：

風冷

噪音:

≤75分貝

并機：

不支持并機

環境

工作溫度：

-20----+40℃

工作濕度：

20----90%RH，無冷凝

存儲環境：

-40----+60℃，10---95%RH
